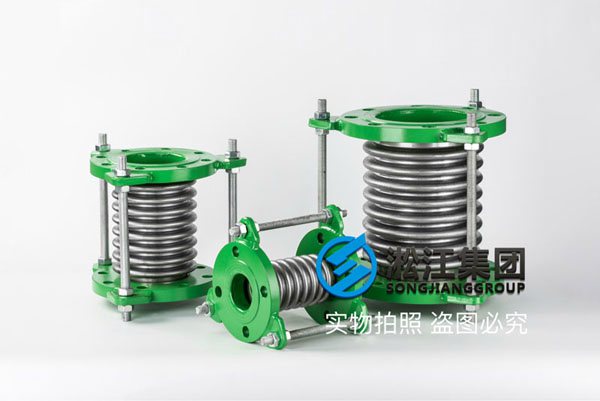

BGF轴向位移波纹补偿器

BGF轴向位移波纹补偿器介绍:

BGF轴向位移波纹补偿器

1、轴向内压补偿器也称通用波纹膨胀节,它通过不锈钢波纹管的柔性变形来吸收管线的轴向位移。
2、轴向位移波纹补偿器具有补偿角位移的能力,但一般不用它补偿角位移。轴向位移波纹补偿器上的拉杆主要是做刚性支撑和产品预变形调整使用,并不承受管道的拉力和压力。
3、为了减少管架受力,可在轴向内压补偿器安装前进行预变形,用户需提前注明。预变形对金属补偿器的寿命几乎没有影响 ,允许在不预变形的状态下使用该产品。
4、轴向内压补偿器可以单独用作轴向补偿或少量的横向补偿。这两种情况应满足以下两点X1≤X,X1≤Y;通用型波纹管补偿器不适合单独作用角向补偿,角向补偿可用铰链型波纹膨胀节进行补偿。

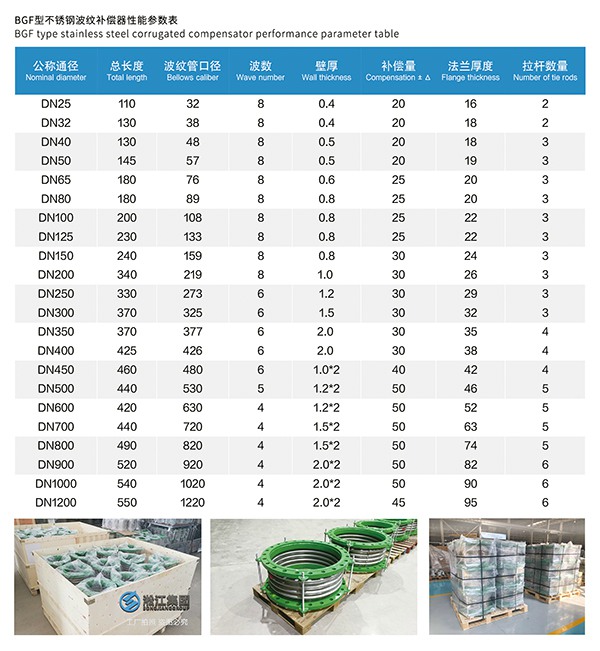

5、型号:本厂生产DN32-DN2000,压力级别0.1Mpa-2.5Mpa
6、连接方式:法兰连接和接管连接
7、产品轴向补偿量:18mm-400mm

不锈钢波纹补偿器优点介绍:
主要用食品、饮水、医药、化工、液压等管道系统,起到补偿管道伸长压缩的轴向补偿作用;
法兰和波纹材质:可以做不锈钢304、316、321三种材质;
法兰连接数据可以选择GB/T 9119-2010(样册P100)也可以选择其他法兰标准生产;
产品长度:标准长度与样册P93相同,也可以定制其他长度;
严禁超位移:建议波纹补偿器应该在有效补偿量内伸长、压缩,请勿横向位移;
施工防范:当焊接工作发生时,波纹补偿器本体必须防止焊接发热和火花;
介质要求:请在管道进水口加装有效去除氯离子装置(氯离子含量不超过25mg/L),避免水氯离子含量超标,产生针孔腐蚀;
橡胶接头是用在设备进出口的,可以补偿轴向和横向位移,减震效果是最好的。并且不受管道内部介质的腐蚀。
不锈钢的产品对水质要求比较高,水中氯离子含量超标的话,有可能会造成不锈钢波纹腐蚀,造成漏水。
金属软管(外面带编织网的)这种可以用在设备进出口,可以起到减震的作用,也可以补偿横向位移,轴向位移很小的。但是要注意介质腐蚀问题。
波纹补偿器一般是用作管线热胀冷缩补偿管道轴向位移的,不能补偿横向位移,主要是伸长压缩用,减震效果很低。波纹补偿器是用在管线中间的产品。
